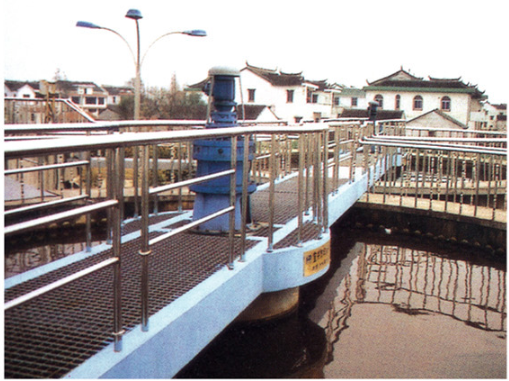

SHZX型中心傳動刮泥機
概況
SHZX型中心傳動刮泥機,適用于給排水工程中水廠或污水處理廠直徑一般不大于18m的輻流式(圓形)沉淀池的污泥刮集和排除。
特點
結構簡單,維護管理方便。
運行平穩、工作安全可靠。
刮集污泥效果好,排出污泥含水率低。
結構及工作原理

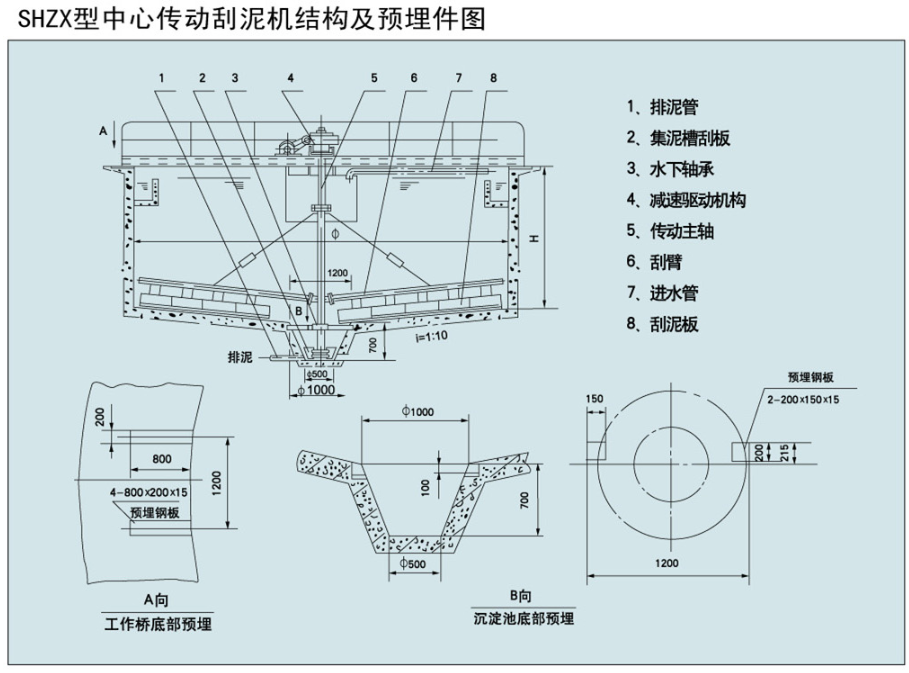

中心傳動刮泥機主要由減速驅動機構、傳動立軸、刮臂、水下軸承及刮板等部件組成,整臺刮泥機的荷載都作用在固定橫跨池徑的工作橋中心。傳動方式分為三級立式減速機傳動或蝸輪與減速機傳動。
原水經中心配水筒布水后呈輻射流向池子周邊溢水槽,隨著流速的降低,水中的懸浮物被分離而沉降于池底,通過減速驅動和懸掛式組件的傳動,由刮板將污泥刮集到中心集泥槽,依靠靜水壓力或泵排出池外。
結構及工作原理
1.池邊高度H由建設單位或設計部門確定,并提供池子的土建圖。
2.注明設備的材質、驅動形式、防腐要求及控制要求。
3.特殊規格按客戶要求進行設計制作。
